ABAQUS网格编辑实例

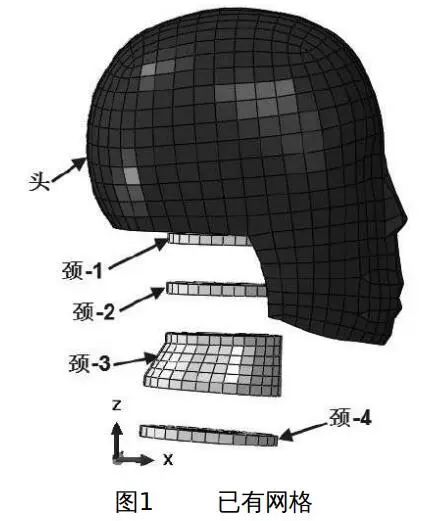

以人体头部、颈部的已有网格为对象，

对其进行再次编辑。

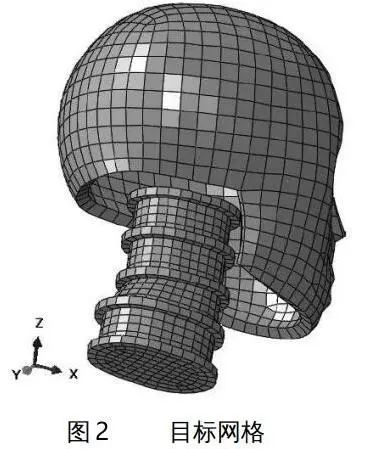

1问题描述

2

切换到Part模块。

应用命令Tools→Set→Create或在树目录单击鼠标右键选择Parts→Features→Sets，弹 出Create Set 对话框，选择Type:Element，根据提示，通过by angle选择图1所示的头部面单元，创建名为Set_head-shell的头部单元集。

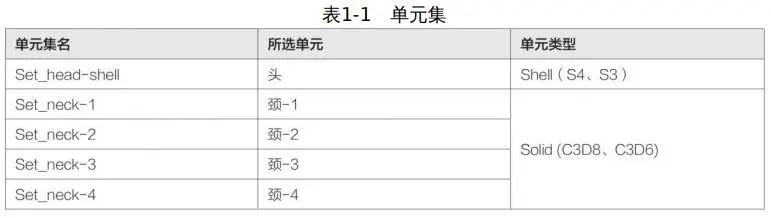

同上，分别创建表1-1所示的单元集。

切换到Mesh模块，且Object为Part。

1、偏置头部

应用命令Mesh→Edit或单击工具箱中的（Edit Mesh），弹出图Edit Mesh对话框。

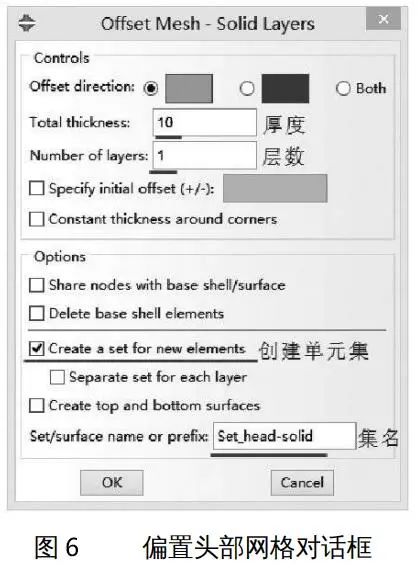

在Edit Mesh对话框中，设定Category:Mesh ， Method ：Offset（create solid layers）。根据提示，选择图5所示头部的全部Shell单元的面。

2、偏置颈-1

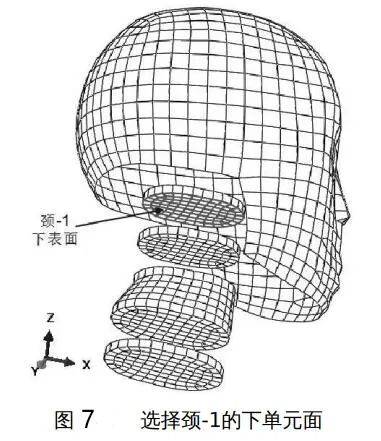

同上，在Edit Mesh对话框中，设定Category:Mesh，Method：Offset（ create solid layers ）。根据提示，通过选择图7所示颈-1的下单元面。

3、偏置颈-2

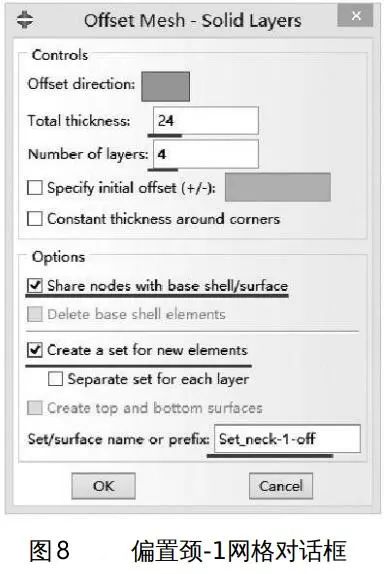

同上，根据提示，通过选择颈-2的下单元面，在偏置网格对话框中，偏置厚度设为24的4层单元；且新生单元与所选基础面共享节点；为新生成的实体单元定义单元集，集名为Set_neck-2-off。

4、偏置颈-3

同上，选择颈-3的下单元面，偏置厚度设为24的4层单元；且新生单元与所选基础面共享节点；新生成的实体单元定义单元集，集名为Set_neck-3-off。

5、偏置面集Set_neck-surface

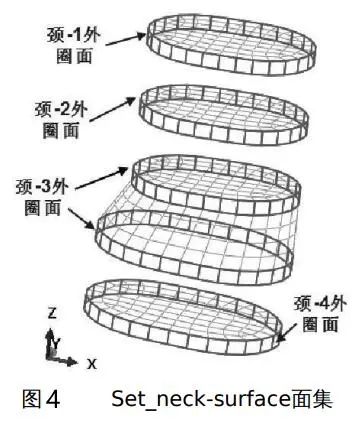

在Edit Mesh对话框中，设定Category: Mesh，Method：Offset（create solid layers）。根据提示，选择颈-1～颈-4外圈面的面集Set_neck-surface。

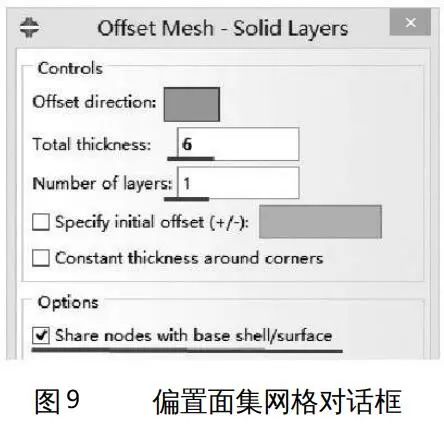

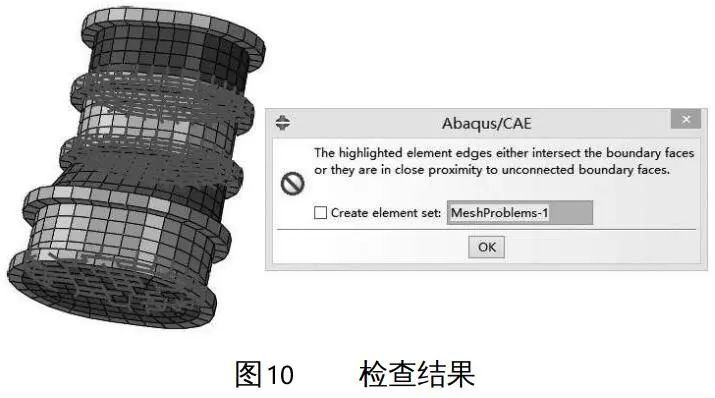

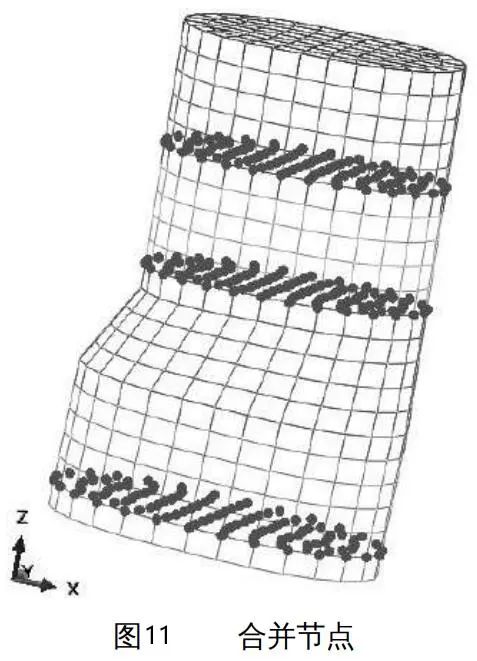

如图9所示，在偏置网格对话框中，偏置厚度设为6且仅1层单元。
