【小白必备】手把手教你PyMOL的安装和使用

时间:2023-05-25 10:23 点击次数:

Pymol详细教程

强大的分子结构可视化软件


PyMOL适用于创作高品质的小分子或是生物大分子的三维结构图像。在所有正式发表的科学文献中的蛋白质结构图像中,有四分之一是使用PyMOL来制作。

PyMOL是少数可以用在结构生物学领域的开放源代码视觉化工具。

软件以Py+MOL命名:“Py”表示它是由一种计算机语言Python所衍生出来的,“MOL”表示它是用于显示分子结构的软件。





01

软件背景


读文献是科研人员日常生活不可分割的一部分。在一些文章中,我们可能看到类似上图这样赏心悦目的图片。比如全外显子测序捕获的突变位点展示,蛋白结合位点突变分析,以及蛋白结构和功能预测等等。

而大多数图形的编辑软件都是PyMOL。利用PyMOL能生成高质量可发表的分子结构图,也可以制作动画,动态展示分子的结构。由于PyMOL软件功能非常强大,本文仅对其基础功能做一些简单介绍。


02


功能概述

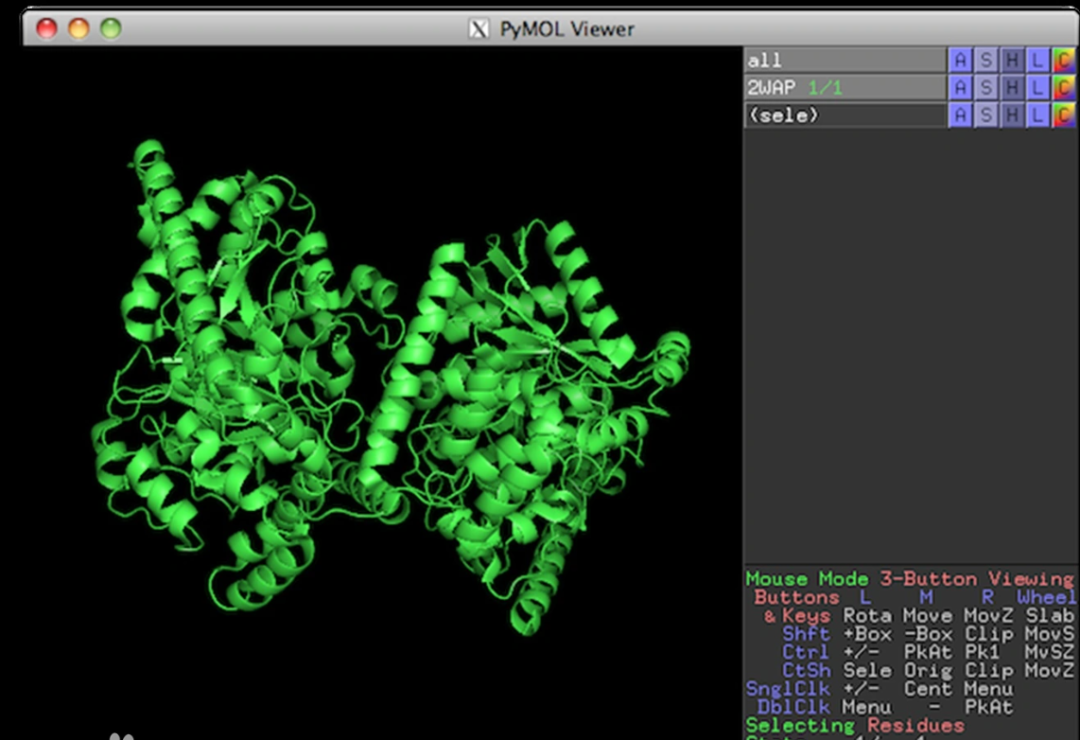

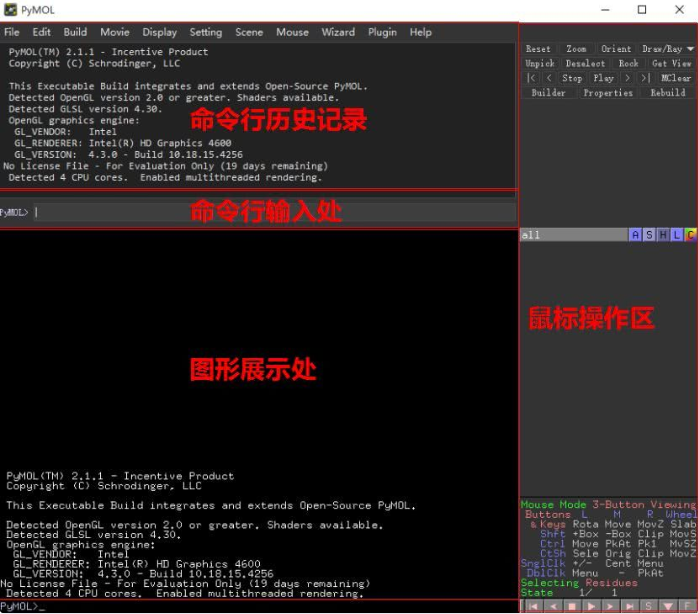

首先给大家展示一下Windows下的PyMOL。PyMOL提供命令行和鼠标两种操作方式。操作界面如下图:



PyMOL最基础的操作包括如下四项:

一、提供多种分子展现形式,如线状模型,棍状模型,球棍模型,点云模型,带状模型,卡通模型等等。

二、改变图片背景颜色,为了适应不同的杂志需求或者为了配合不同的展示方式,在PyMOL中我们可以非常方便的改变图片的背景颜色。


三、改变指定区域颜色,我们可以根据不同的二级结构,不同链甚至不同的原子对分子进行颜色设置。这样可以方便突出我们重点关注的结构域,链或者是某个原子。

四、设置标签。我们可以给关键的氨基酸加上标签,从而起到更清晰的指示作用。PyMOL默认会给所有原子加上标签,因此需要一些加工编辑才可以得到比较清晰简洁的标记方式。



03

使用细则


pymol是一款基于python语言的软件,所以在安装前需要先安装python为其创建运行环境。

一、pymol的下载与安装

1.下载与对应python版本的4个whl包,网址:

https://www.lfd.uci.edu/~gohlke/pythonlibs/

①numpy:numpy+mkl安装包:

numpy‑1.22.4+mkl‑cp39‑cp39‑win_amd64.whl

②Pymol-open-source:

pymol_launcher安装包:

pymol_launcher‑2.5‑cp39‑cp39‑win_amd64.whl

Pymol软件包:

pymol‑2.6.0a0‑cp39‑cp39‑win_amd64.whl或pymol‑2.5.0‑cp39‑cp39‑win_amd64.whl

Pmw安装包:

Pmw‑2.0.1‑py3‑none‑any.whl



2.安装pymol,将上述四个包放在python文件目录中,开始安装,用 #pip list 命令检查安装程序,在安装目录下找到pymol打开即可。

D:\python>pip  install numpy-1.22.4+mkl-cp39-cp39-win_amd64.whl

D:\python>pip install Pmw 2.0.1-py3-none-any.whl

D:\python>pip install pymol-2.6.0a0-cp39-cp39-win_amd64. whl

D:\python>pip install pymol launcher 2.5-cp39-cp39-win_amd64.whl

此时安装完成的PyMOL版本为PyMOL1的界面,即菜单栏窗口和显示窗口为独立分离的两个窗口。虽然也可以使用,但更多功能是在PyMOL2中实现,且与官方版本相同。接下来,在命令行输入:

D:\python>pip install PyQt5

运行成功后重启PyMOL,界面即为PyMOL2界面。


二、常用命令

1.查看/切换工作路径:查看:pwd,切换:cd + 路径

2.设置背景颜色为白色:

bg_color white

3.保存图片:png filename.png 制作高清图片,制作完成后,输入ray命令,然后保存图片

4.设置label字体大小,label字体的大小默认是14pt:

set label_size,20

5.着色:color red,object name

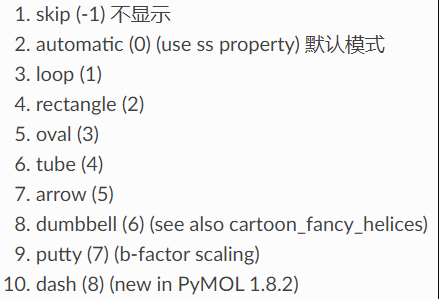

6.cartoon模式:cartoon loop pymol内置了10种cartoon模式,如下图:
